Comment fabriquer une pièce mécanique sans fichier 3D ni plan technique ?

Dans l’industrie, il est fréquent de devoir reproduire une pièce sans fichier STEP ni plan technique. Grâce au reverse engineering, au scan 3D et à la modélisation CAO, il est possible de reconstruire des pièces mécaniques complexes pour l’usinage CNC.

Comment fabriquer une pièce mécanique sans fichier 3D ni plan technique ?

Dans l’industrie mécanique, il est extrêmement fréquent qu’une entreprise ne dispose plus du fichier 3D d’origine d’une pièce. Pourtant, l’absence de modèle STEP, IGES ou SolidWorks ne signifie absolument pas qu’il est impossible de reproduire un composant mécanique avec précision.

Aujourd’hui, grâce au reverse engineering, à la modélisation CAO et aux technologies modernes d’usinage CNC, il devient possible de reconstruire une pièce mécanique à partir :

  • d’une pièce usée ;

  • d’un composant cassé ;

  • d’un plan papier ;

  • d’un croquis coté ;

  • d’un simple scan 3D ;

  • ou même d’un assemblage existant.

Cette problématique concerne particulièrement :

  • la maintenance industrielle ;

  • les machines spéciales ;

  • les lignes automatisées ;

  • l’industrie pharmaceutique ;

  • l’agroalimentaire ;

  • les prototypes industriels ;

  • les équipements obsolètes.

Dans un atelier moderne, la capacité à reconstruire intelligemment une géométrie mécanique devient aussi importante que l’usinage lui-même.

Pourquoi certaines pièces n’ont plus de fichier 3D disponible ?

Machines anciennes sans CAO

De nombreux équipements industriels encore en production ont été conçus avant la généralisation des logiciels de CAO 3D.

Les plans existent souvent uniquement :

  • en PDF ;

  • en papier ;

  • ou sous forme de documentation atelier.

Fournisseur disparu ou pièce obsolète

Il est fréquent qu’un composant ne soit plus disponible après :

  • l’arrêt d’une gamme machine ;

  • la fermeture d’un fournisseur ;

  • une rupture de stock longue durée ;

  • un changement technologique.

Le reverse engineering devient alors la seule solution viable.

Modifications atelier jamais documentées

Dans les environnements industriels, certaines pièces sont modifiées directement :

  • sur machine ;

  • en maintenance ;

  • lors d’améliorations process.

Le modèle numérique d’origine ne correspond alors plus à la réalité terrain.

Peut-on réellement fabriquer une pièce sans fichier STEP ?

Oui, et c’est même une situation très courante dans l’industrie.

Un atelier spécialisé peut reconstruire une pièce grâce à :

Source disponible Possibilité de reconstruction
Pièce physique Excellente
Plan 2D papier Très bonne
Scan 3D Très bonne
Photo cotée Moyenne
Croquis technique Variable
Pièce usée Dépend de l’usure

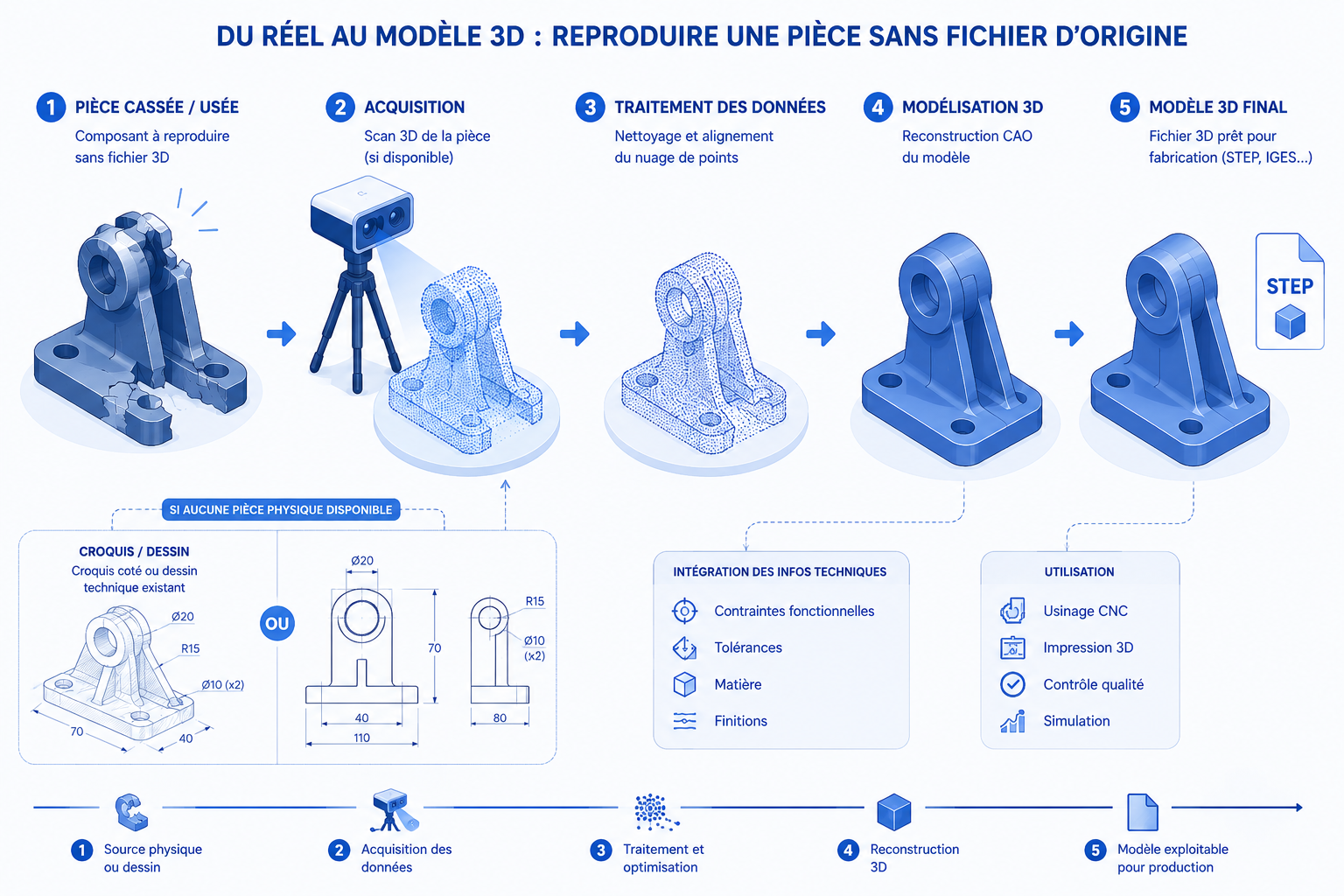

illustration scan pièce

La difficulté dépend principalement :

  • de la géométrie ;

  • des tolérances ;

  • des surfaces fonctionnelles ;

  • du niveau d’usure.

Comment fonctionne le reverse engineering industriel ?

Le reverse engineering consiste à recréer un modèle CAO exploitable à partir d’une pièce existante.

Le processus comprend généralement :

  1. Analyse fonctionnelle de la pièce

  2. Contrôle dimensionnel

  3. Reconstruction CAO

  4. Vérification géométrique

  5. Préparation FAO

  6. Usinage CNC ou impression 3D

L’objectif n’est pas simplement de copier une forme, mais de comprendre :

  • les contraintes mécaniques ;

  • les surfaces de référence ;

  • les jeux fonctionnels ;

  • les zones critiques.

Comment mesurer une pièce sans plan technique ?

Mesure manuelle traditionnelle

Pour les pièces prismatiques ou relativement simples, plusieurs outils sont utilisés.

Outil Usage
Pied à coulisse Dimensions générales
Micromètre Contrôle précis diamètre
Comparateur Battement et faux-rond
Colonne de mesure Contrôle hauteur
Jauge de profondeur Rainures et alésages

Cette méthode fonctionne très bien pour :

  • brides ;

  • supports ;

  • platines ;

  • arbres ;

  • pièces de tournage.

Scan 3D industriel

Pour les formes complexes, le scan 3D accélère fortement la reconstruction.

Technologies les plus utilisées

Technologie Précision moyenne
Lumière structurée ±0,02 mm
Scan laser ±0,05 mm
Bras scanner ±0,03 mm

Le scan génère généralement :

  • un nuage de points ;

  • ou un maillage STL.

Mais ce fichier n’est pas directement exploitable pour l’usinage CNC.

Pourquoi un fichier STL ne suffit pas toujours pour l’usinage CNC ?

C’est une erreur fréquente dans les projets industriels.

Un STL est composé de triangles et ne contient pas :

  • de surfaces paramétriques ;

  • d’arêtes analytiques ;

  • d’informations métier ;

  • de contraintes géométriques.

Pour une FAO précise, les ateliers préfèrent généralement :

  • STEP ;

  • Parasolid ;

  • IGES ;

  • fichiers natifs SolidWorks ;

  • Fusion 360.

Le STL devient rapidement limitant pour :

  • les tolérances serrées ;

  • les reprises d’usinage ;

  • la CNC 5 axes ;

  • les surfaces fonctionnelles.

Quelle précision peut-on obtenir après reverse engineering ?

La précision dépend :

  • du procédé de mesure ;

  • de l’usure ;

  • du matériau ;

  • de la géométrie ;

  • du bridage de contrôle.

Tolérances courantes

Type de pièce Tolérance réaliste
Pièce prismatique CNC ±0,02 mm
Arbre de tournage ±0,01 mm
Pièce scannée complexe ±0,05 mm
Prototype impression 3D ±0,10 mm

Les surfaces fonctionnelles nécessitent souvent :

  • une reprise métrologique ;

  • un recalage CAO ;

  • une finition d’usinage.

Quelles pièces sont les plus difficiles à reproduire ?

Certaines géométries deviennent complexes à reconstruire.

Pièces fortement usées

Lorsque les zones fonctionnelles sont détruites :

  • il devient difficile d’identifier les références ;

  • les jeux mécaniques sont faussés ;

  • les cotes théoriques disparaissent.

Surfaces libres complexes

Les pièces issues :

  • de moulage ;

  • de fonderie ;

  • d’aéronautique ;

  • de formes organiques ;

nécessitent souvent :

  • du surfacique avancé ;

  • du recalage géométrique ;

  • des logiciels spécialisés.

Assemblages mécaniques imbriqués

Certaines pièces ne peuvent être comprises qu’en analysant :

  • l’environnement machine ;

  • les contraintes de montage ;

  • les jeux fonctionnels.

Quelles matières sont les plus utilisées pour refaire une pièce mécanique ?

Aluminium 6082

Très utilisé pour :

  • mécanique générale ;

  • supports techniques ;

  • bâtis légers.

Excellent compromis :

  • rigidité ;

  • usinabilité ;

  • coût.

Aluminium 7075

Utilisé pour :

  • pièces fortement sollicitées ;

  • mécanique de précision ;

  • ensembles dynamiques.

Très bon rapport :

  • poids ;

  • résistance mécanique.

Plastiques techniques POM-C

Souvent choisi pour :

  • glissement ;

  • usure ;

  • guidage mécanique.

Très bonne stabilité dimensionnelle.

Plastiques techniques POM-H

Le POM H possède généralement :

  • une meilleure homogénéité ;

  • une meilleure tenue mécanique.

Acier inoxydable 316L

Indispensable dans :

  • pharmaceutique ;

  • agroalimentaire ;

  • environnement humide.

PEEK

Matière hautes performances utilisée pour :

  • haute température ;

  • résistance chimique ;

  • applications techniques sévères.

Quelles erreurs de conception sont souvent détectées ?

Le reverse engineering permet souvent d’améliorer la pièce d’origine.

Défauts fréquents

Erreur Impact
Rayon interne trop faible Temps CNC élevé
Tolérance inutile Coût usinage plus élevé
Taraudage trop profond Risque casse outil
Paroi trop fine Déformation
Mauvais bridage Vibrations
Surfaces non accessibles Limitation outil

Comment éviter les problèmes avant un scan 3D ?

Avant toute reconstruction :

  • nettoyer la pièce ;

  • identifier les zones usées ;

  • fournir les contraintes mécaniques ;

  • préciser les surfaces critiques ;

  • indiquer les jeux fonctionnels ;

  • fournir des photos de montage.

Ces informations améliorent fortement la qualité de la reconstruction CAO.

Quelle différence entre impression 3D et usinage CNC pour reproduire une pièce ?

Critère Impression 3D Usinage CNC
Tolérance Moyenne Très élevée
Résistance mécanique Variable Excellente
État de surface Variable Très bon
Complexité géométrique Très élevée Moyenne
Prototype rapide Excellent Bon
Production série Limitée Excellente

L’impression 3D est idéale pour :

  • validation géométrique ;

  • prototypes ;

  • petites séries.

L’usinage CNC reste indispensable pour :

  • précision ;

  • rigidité ;

  • durée de vie ;

  • tolérances serrées.

Quels états de surface peut-on obtenir après reconstruction ?

Les états de surface dépendent :

  • du procédé ;

  • de l’outil ;

  • de la stratégie FAO ;

  • du matériau.

Valeurs Ra courantes

Procédé État de surface courant
Fraisage standard Ra 3.2
Finition CNC Ra 1.6
Finition haute précision Ra 0.8
Impression 3D brute Variable

Les surfaces fonctionnelles pharmaceutiques ou de glissement nécessitent souvent :

  • polissage ;

  • microbillage ;

  • reprise finition.

Quand le reverse engineering devient-il impossible ?

Certaines situations limitent fortement la reconstruction.

Cas problématiques

  • pièce totalement déformée ;

  • usure extrême ;

  • absence de référence fonctionnelle ;

  • géométrie inaccessible ;

  • assemblage incomplet.

Dans ces cas, une phase d’ingénierie mécanique devient nécessaire pour reconstruire la fonction plutôt que la forme exacte.

Pourquoi la rétroconception devient stratégique dans l’industrie moderne ?

Les délais fournisseurs deviennent de plus en plus longs.

La capacité à refaire rapidement une pièce permet :

  • d’éviter un arrêt machine ;

  • de réduire l’obsolescence ;

  • de sécuriser la maintenance ;

  • d’améliorer la fiabilité ;

  • de moderniser des équipements anciens.

Aujourd’hui, les ateliers les plus performants ne sont plus seulement ceux qui usinent vite, mais ceux capables de comprendre et reconstruire intelligemment une fonction mécanique.

Conclusion

Non, il n’est pas obligatoire d’avoir un fichier 3D pour fabriquer une pièce mécanique sur mesure.

Grâce au reverse engineering, au scan 3D industriel, à la modélisation CAO et aux technologies modernes d’usinage CNC, il est possible de reproduire des pièces complexes à partir :

  • d’une pièce physique ;

  • d’un plan ;

  • d’un croquis ;

  • ou d’un simple assemblage existant.

Dans l’industrie moderne, la reconstruction intelligente de pièces devient même un levier stratégique pour :

  • la maintenance industrielle ;

  • le prototypage rapide ;

  • les machines spéciales ;

  • et la fabrication mécanique de précision.

FAQ technique

Peut-on refaire une pièce mécanique sans plan ?

Oui. Une pièce peut être reconstruite grâce au reverse engineering et à la métrologie industrielle.

Un scan STL suffit-il pour usiner une pièce ?

Non. Une reconstruction CAO est généralement nécessaire avant la FAO.

Quelle précision peut-on atteindre après rétroconception ?

Selon la géométrie, des tolérances de ±0,01 mm à ±0,05 mm sont courantes.

Quelle matière choisir pour refaire une pièce industrielle ?

Les plus utilisées sont Aluminium 6082, Aluminium 7075, POM C, POM H, Inox 316L et PEEK.

Quelle différence entre POM C et POM H ?

Le POM H possède généralement une meilleure homogénéité mécanique tandis que le POM C présente une excellente stabilité dimensionnelle.

L’impression 3D peut-elle remplacer l’usinage CNC ?

Pour certains prototypes oui, mais l’usinage CNC reste supérieur pour les fortes contraintes mécaniques et les tolérances serrées.
